全自動電子萬能試驗機

ꁆ ꁇ

產品概況

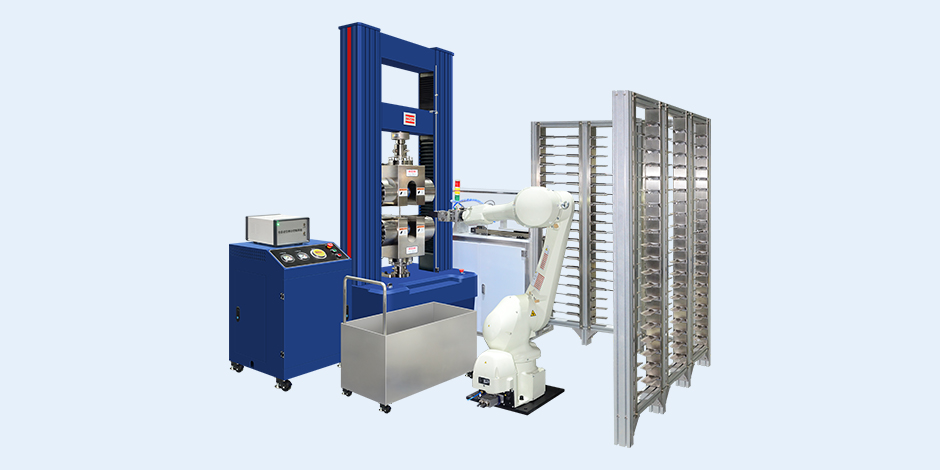

全自動電子萬能試驗機由主機、液壓平推夾具、全自動引伸計（或視頻引伸計）、試樣尺寸測量臺、試樣架、廢料框、機械手及智能控制系統等組成，實現試樣抓取、測試、力學試驗、數據分析及廢料回收全流程無人化操作。

支持一拖多配置（一拖一/二/三），顯著提升測試效率。廣泛適用于材料力學性能自動化檢測，確保高精度與高效運行。

滿足測試標準
GB/T 16491
JJG 475
GB/T16825.1
GB/T228.1
ISO 6892-1
ASTM E8

技術參數

設備	名稱	UTM5105X	UTM5305X	UTM5605X	UTM5106X
試驗機主機	最大試驗力	100KN	300KN	600KN	1000KN
	精度等級	0.5級
	試驗力測量范圍	0.4%-100%FS			1%-100%FS
	數據采樣頻率	2500HZ
	位移分辨力	1/1000000FS
	位移示值誤差	示值±0.5%
	橫梁移動速度范圍	0.001-500mm/min	0.001-250mm/min		0.001-200mm/min
	設備有效試驗寬度	600mm	585mm	650mm	900mm
	拉伸夾具的最大間距	400mm	400mm	500mm	900mm
液壓平推夾具	最大試驗力	100KN	300KN	600KN	1000KN
	板材試樣厚度夾持范圍	1-25mm	1-30mm	2-40mm	2-40mm
	棒材試樣直徑夾持范圍	Φ5-Φ20mm	Φ5-Φ30mm	Φ10-Φ40mm	Φ15-Φ50mm
100KN氣動臺肩夾具	滿足試樣平行段直徑范圍	Φ4-Φ15mm	/

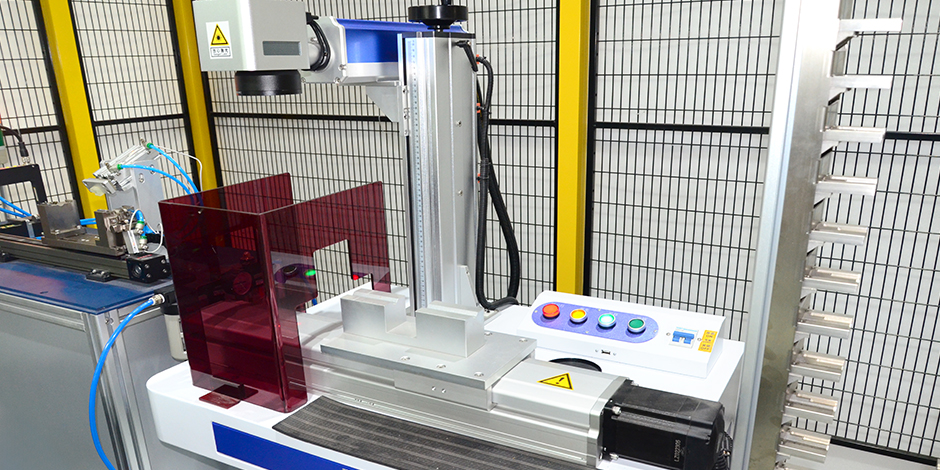

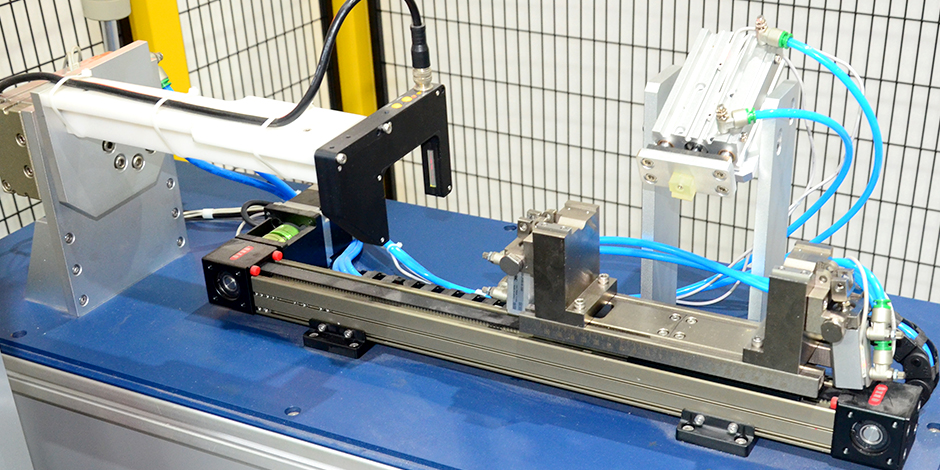

試樣尺寸測量臺	寬度測量范圍	5-30mm		5-40mm	5-50mm
	厚度測量范圍	0.3-30mm		2-40mm
	分辨力	0.02um		1um

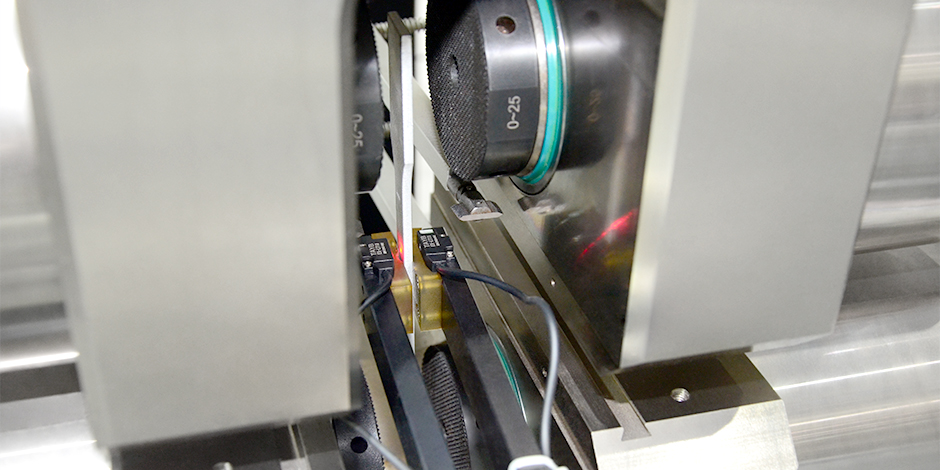

全自動引伸計 （接觸式）	標距范圍	15-200mm		15-300mm
	標距相對誤差	±0.5%
	變形測量范圍	0-80mm		0-100mm
	分辨力	0.25%或0.5μm，取大值
	示值誤差	示值±0.5%
	最大夾持范圍	0.5-40mm
視頻引伸計 （非接觸式）	視野（標距+最大變形量）	80mm/120mm/160mm（可選）
	精度等級	0.5級
	分辨力	0.5um
	采樣頻率	30Hz（可選配更高）
	圖像分辨率	500萬像素
上下料機械手	機械手種類	六自由度機器人
	最大工作半徑	1460mm		2100mm
	最大負載	13kg		50kg
	重復定位精度	±0.03mm		±0.06mm
